Gas Connector

Categorieën: ,

Alfa heeft de eerste gasregelaar met snelkoppeling en peilindicator ontwikkeld, eenvoudig te installeren, veilig en gecertificeerd.

De gasregelaar wordt gebruikt om de gasdruk van de gasfles aan te passen aan uw Alfa pizzaoven.

Wat de Alfa gasdrukregelaar uniek maakt is de bijzondere snelkoppeling.

Snel aan te sluiten en gemakkelijk te gebruiken, bijzonder handig wanneer u de oven moet verplaatsen: in dit geval kunt u probleemloos en in alle veiligheid de oven van de fles demonteren.

Beschrijving

De eerste gasregelaar met snelkoppeling en peilindicator, eenvoudig te installeren, veilig en gecertificeerd.

De Alfa gasregelaar:
» U sluit hem in minder dan 1 minuut aan;
» U kunt het gasniveau in één oogopslag controleren;
» Voorzien van een gevoelige maar nauwkeurige gaslekdetector;

De onderdelen

De onderdelen

  1. Bout met binnendraad voor gasfles
  2. Drukmeter voor controle van de druk van LPG in de gasfles met indicator van de hoeveelheid en lekdetector met afsluiting van de gasdoorgang.
  3. Drukregelaar uitgerust met een filter om het binnendringen van vreemde deeltjes, aanwezig in het gas, te voorkomen.
  4. Gecertificeerde rubberen slang
  5. 1/2” snelkoppeling gecertificeerd voor gasgebruik. Binnenste deel geïntegreerd op de buis van de drukregelaar en buitenste deel te monteren op de gashelling.
quick-gas-connection-components
manometro
manometro

Aansluiting van de pizzaoven op de gasfles

Volg de onderstaande 4 stappen om de gasregelaar op de gasfles aan te sluiten.

step-1

STEP 1

Schroef de gasregelaar in de gasflesafsluiter en draai de bout met de hand linksom.

Gebruik een moersleutel van 25 mm om ze goed vast te draaien en vermijd schade aan de pakking van de afsluiter waardoor u de fles niet goed meer zou kunnen sluiten.

step-2

STEP 2

Maak het buitendeel van de gasslang los door de karteling op de snelkoppeling naar achter te trekken.

Belangrijk: houd het andere deel met de hand vast zoals op de foto, door de ontgrendeling zou het kunnen opspringen, op de grond terechtkomen en  worden beschadigd.

step-3

STEP 3

Maak het buitendeel van de gasslang los door de karteling op de snelkoppeling naar achter te trekken.

Belangrijk: houd het andere deel met de hand vast zoals op de foto, door de ontgrendeling zou het kunnen opspringen, op de grond terechtkomen en  worden beschadigd.

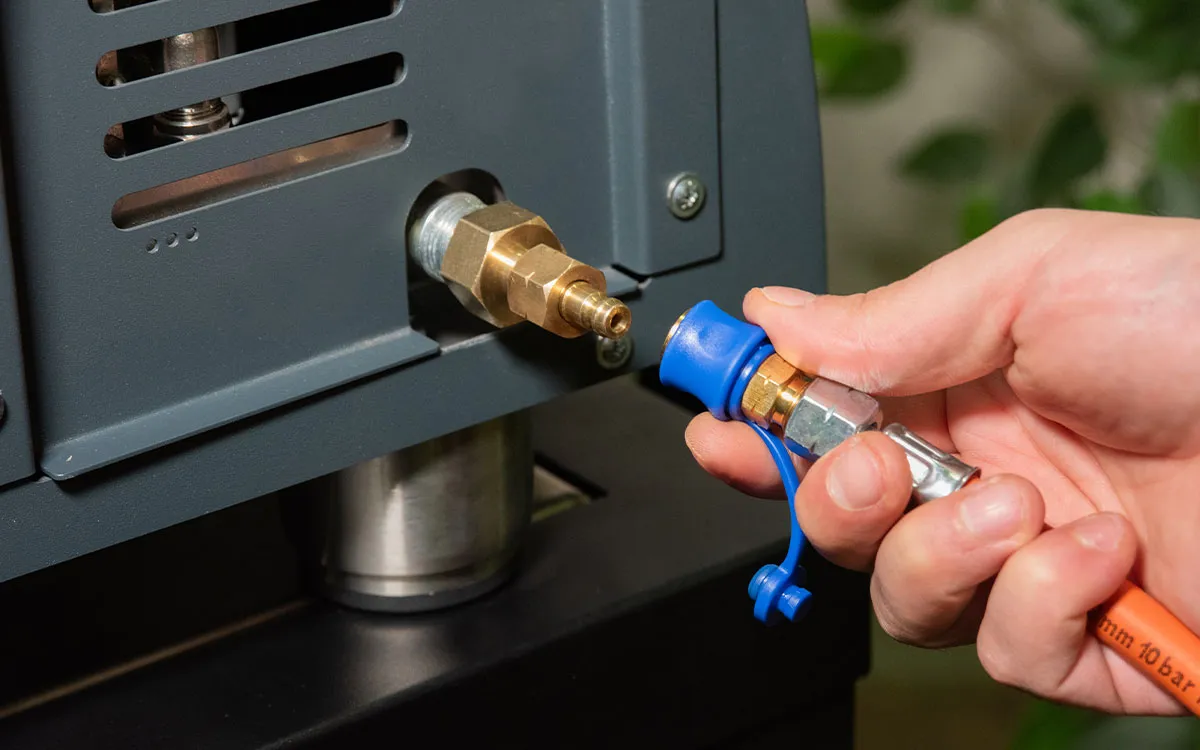

step-4

STEP 4

Sluit de slang aan met behulp van het snelkoppelingssysteem door lichte druk uit te oefenen.
